Автоматизации технологического процесса ГТГ (САУИР)

САУиР для газотурбинных электростанций — это  программно аппаратный комплекс, станция управления, а также оптимизация работы. Компания предлагает широкий спектр услуг по всем аспектам процесса автоматизации , в том числе в разработке системы управления , интеграции, ввода в эксплуатацию, обучения и поддержки.

Система автоматического управления и регулирования САУиР предназначена для автоматизации технологического оборудования различного назначения, в том числе на опасных промышленных объектах. Базовая часть программно-технических средств САУ (серии Fastwel) общедоступна (имеется в свободной продаже в России), обладает необходимыми техническими характеристиками, хорошо себя зарекомендовала как надежное техническое средство, легка для обучения эксплуатационного персонала

Все программно-технических и технических средств, используемых в САУ, закупается в России.

Прикладное программное обеспечение САУ базируется на стандартных языках технологического программирования, является открытым для пользователя и дает возможность, при необходимости, оперативно модифицировать на объекте алгоритмы и соответствующее программное обеспечение.

Основные функции модули-процессоры, предназначенные для реализации функций управления и регулирования технологическим оборудованием. Все программные приложения, реализуемые модулем-процессором, базируются на стандарте IEC 1131-3. Гибкость и открытость программного обеспечения позволяют Заказчику оперативно модифицировать заложенные алгоритмы и изменять существующие программы.

Основные функции САУиР ГТГ:

САУиР обеспечивает регулирование режима работы газотурбинной установки, а именно:

• автоматизированный запуск и останов ГТГ с выполнением всех необходимых промежуточных этапов (вентиляция газовоздушного тракта, прогрев и охлаждение агрегата и т.п.);
• поддержание режимов холостого хода (Холостой Ход Двигателя на минимальной устойчивой скорости вращения газогенератора и Холостой Ход Генератора на подсинхронной частоте вращения силовой турбины);
• регулирование частоты и активной мощности генератора при работе на сеть по статической и астатической характеристикам;
• регулирование положения направляющих аппаратов газогенератора;
• ограничительное регулирование следующих технологических параметров:
  • минимальной скорости вращения газогенератора;
  • максимальной скорости вращения газогенератора;
  • максимальной скорости вращения силовой турбины;
  • максимальной температуры выхлопных газов за турбиной газогенератора;
  • максимального давления за компрессором газогенератора;
  • минимального и максимального расхода топливного газа.

САУиР, наряду с регулированием режима работы ГТГ, обеспечивает:

• контроль готовности к запуску или холодной прокрутке агрегата;
• непрерывную диагностику программно-технических средств САУиР (контроллеров, модулей ввода-вывода, каналов связи, датчиков, ключевых цепей управления и т.п.);
• переход на резервные алгоритмы («стратегии выживания») при отказах ключевых датчиков;
• автономный (независимый от контроллера) блок защиты от раскрутки силовой турбины (БЗР);
• автономный блок экстренного аварийного останова (БЭАО), позволяющий выполнить корректный аварийный останов без участия контроллера (в случае отказа последнего или при срабатывании БЗР);
• реализацию блокировок и защиту агрегата при отклонении параметров или режимов работы от нормальных;
• косвенное детектирование (при отсутствии датчиков объективного контроля) помпажа, а также воспламенения и погасания пламени в камере сгорания;

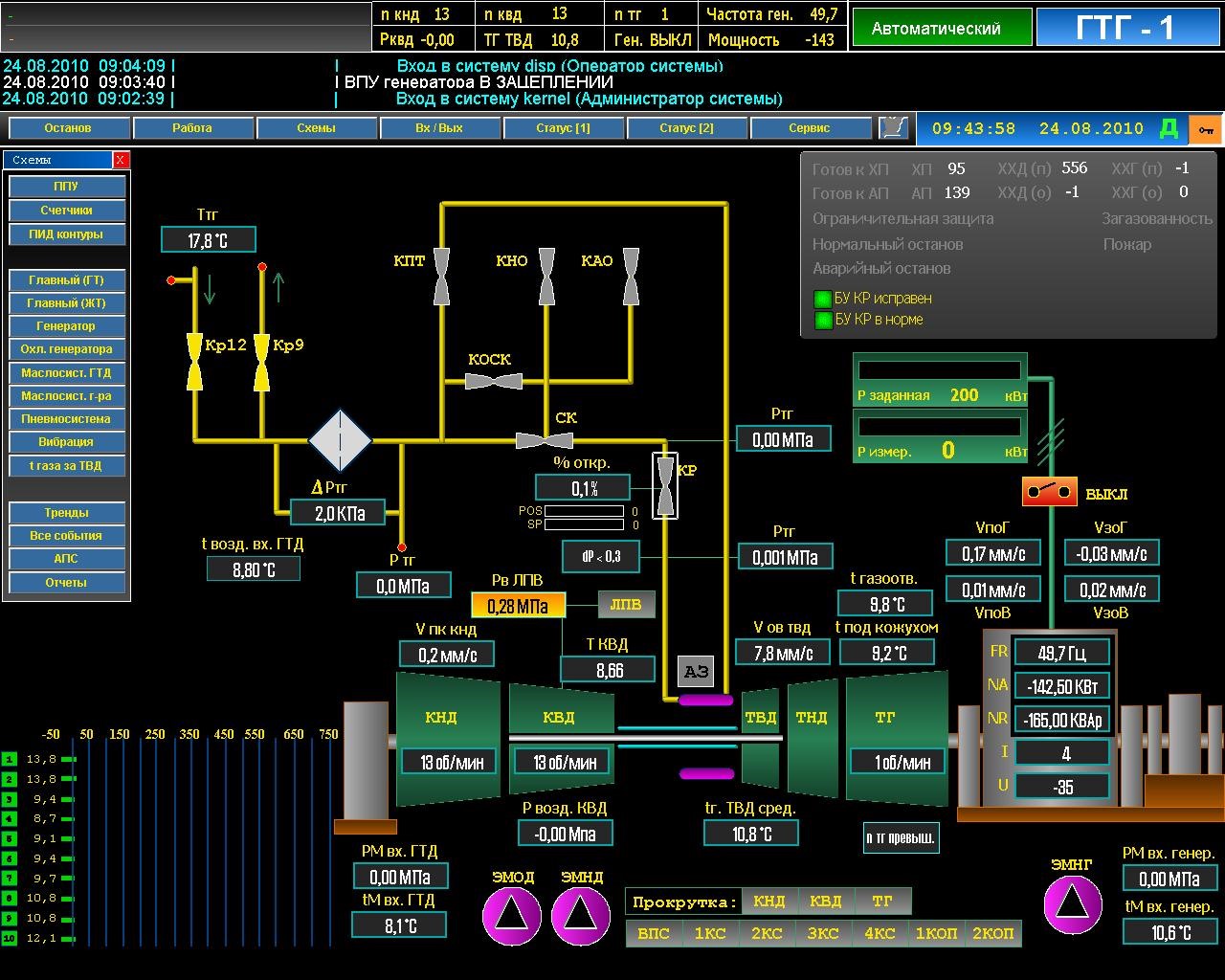

• отображение текущего состояния технологической части ГТГ и ЭБ в целом с непрерывным указанием наиболее важных параметров;
• контроль загазованности и управление вытяжной вентиляцией;
• учет расхода топливного газа, времени наработки, числа пусков и остановов;
• измерение и отображение параметров нормального и аварийного режимов;
• предупредительную сигнализацию об отклонении режимных параметров и аварийную сигнализацию наличия аварийного режима;
• формирование базы данных, ведение суточной ведомости, сменной ведомости, ведомости событий, архива;
• накопление и отображение ретроспективной информации;
• управление технологическими подсистемами, обеспечивающими режим горячего резерва агрегата с возможностью запуска турбогенератора в течение не более 15 мин;
• управление холодной прокруткой газогенератора;
• управление устройствами жизнеобеспечения (вентиляторами, насосами, калориферами и т. д.) и вспомогательными технологическими системами;
• управление нормальным или аварийным остановом ГТГ.

Принцип построения

Программная часть САУиР состоит из двух основных подсистем:

• подсистемы регулирования частоты вращения турбогенератора,
• подсистемы логического управления технологическим оборудованием энергоблока.
