Топливная аппаратура ГТД



Назначение и область применения

Блок топливных агрегатов предназначен для подачи топливного и пускового газа к форсункам газотурбинного двигателя, дозировки газа на режимах и прекращения его поступления в двигатель. Применяется в системе регулирования ГТД.


Техническая характеристика

Параметр Значение
1.Рабочая среда природный газ
2.Давление газа на входе, МПа 1,6…3,0
3.Условный диаметр, мм 40
4.Площадь дозирующих окон, мм2 350
5.Время открытия СК, с 0,03
6.Время закрытия СК, с 0,03
7.Привод АМОТ, ТРК-31
8.Шаг КД, град. 0,056
9.Напряжение питания электроклапанов, В — 24
10.Габаритные размеры, мм 1060х610х420

Конструкция БТА

Имеет два клапана — дозирующий (КД) и стопорный (СК), электроклапаны пускового топлива и управления КС ;

Для коммутация БТА оснащен блоком выключателей;

Регулирование подачи топлива осуществляется поворотным дозирующим клапаном

Быстродействующий КС перекрывает подачу топлива к форсункам ГТД и выполняет дренаж остатка топлива;

Управление СК одним или двумя электроклапанами:

— одним постоянно включенным электроклааном,

— двумя включающимися только в момент прохождения команды электроклапанами;

БТА взаимодействует с системой автоматического управления ГТД, которая формирует и передает управляющие сигналы к БТА.

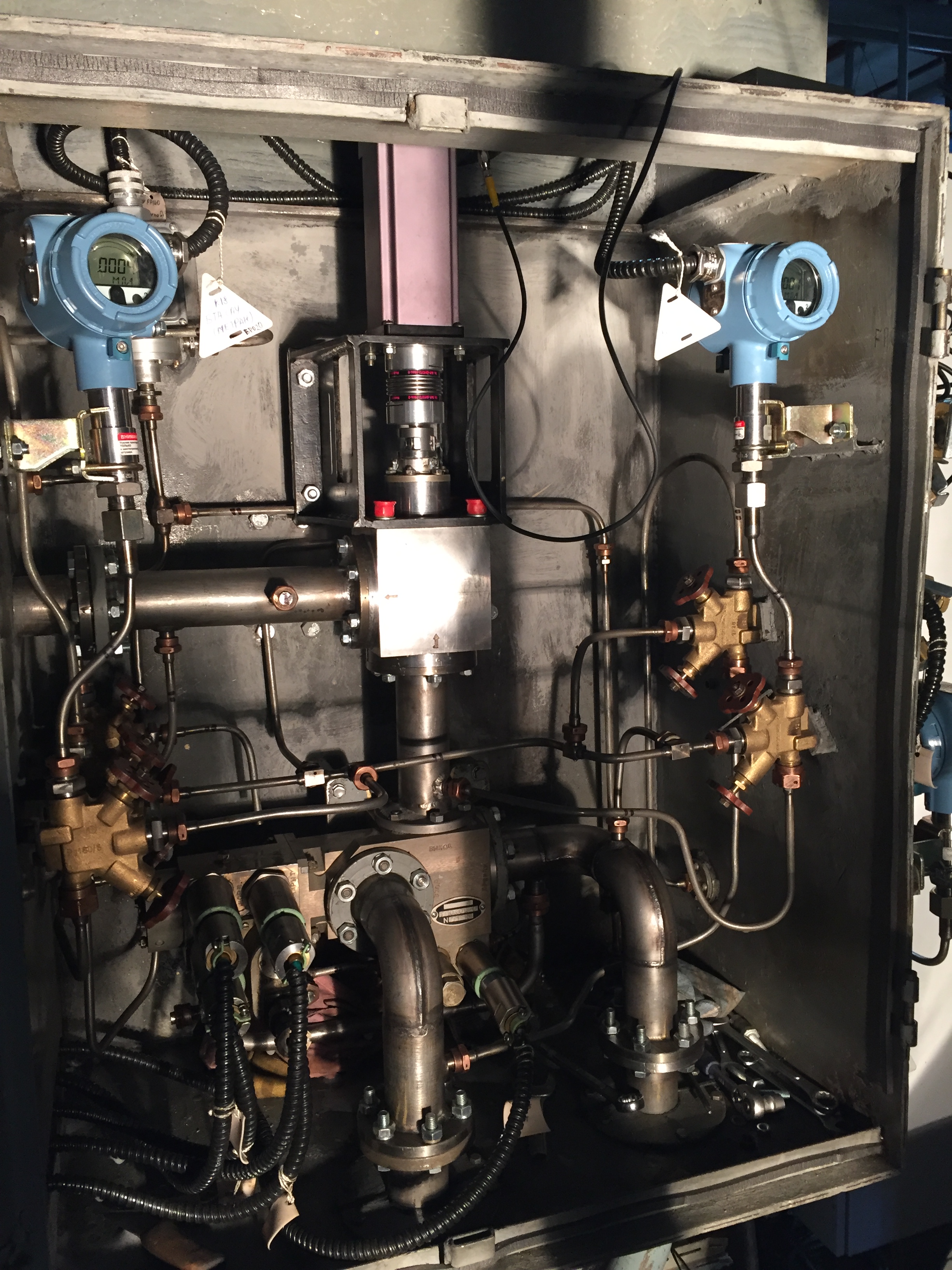

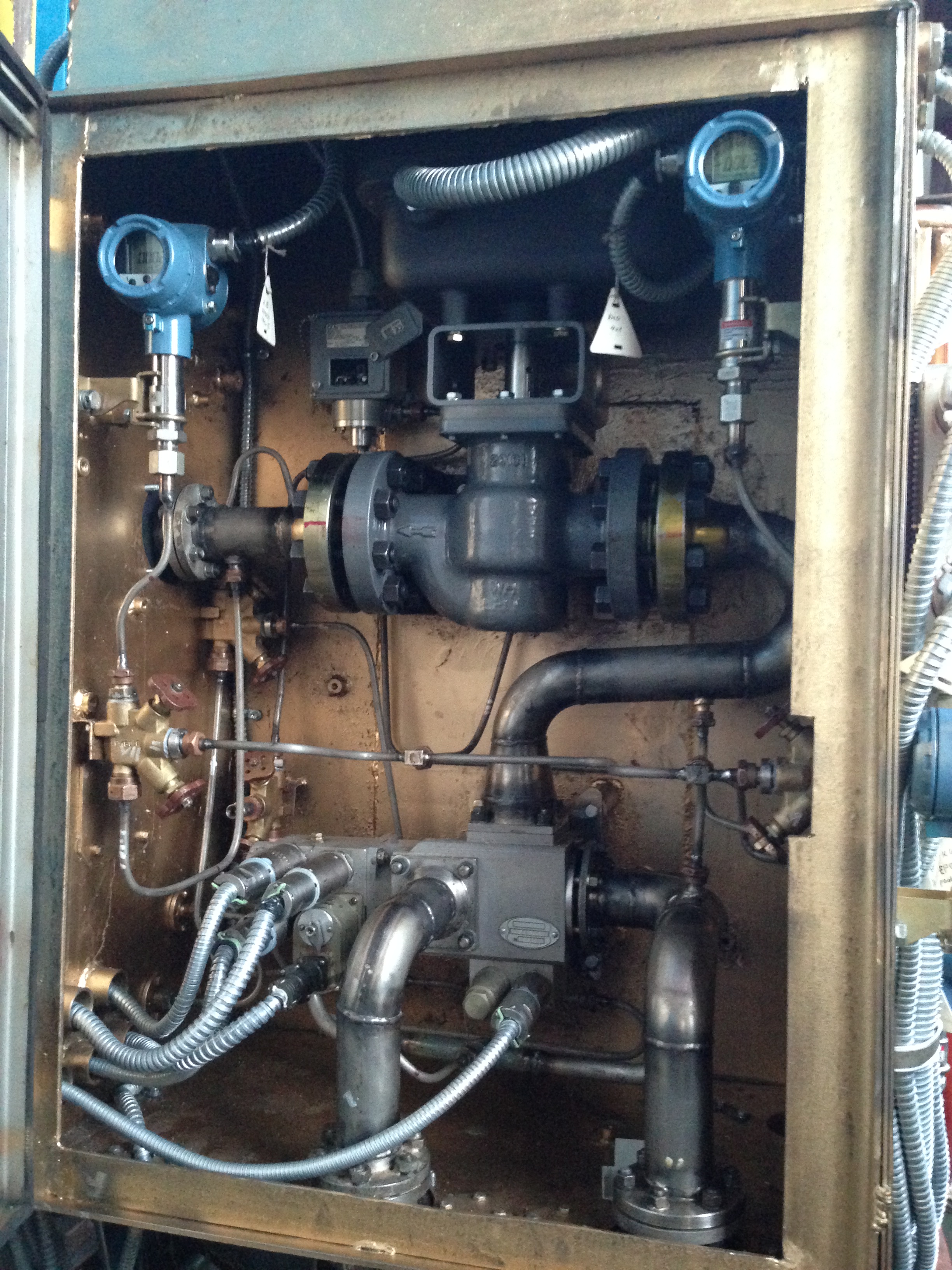

Примеры изготовления:

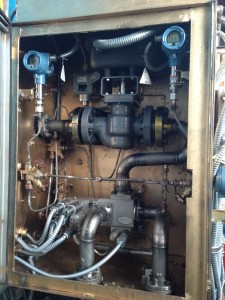

IMG_5546image


Сервис

  • Монтаж под надзором Изготовителя
  • Пусконаладочные работы и работы по вводу в эксплуатацию
  • Обучение технического персонала Заказчика
  • Гарантийное и послегарантийное обслуживание, ремонт
  • Авторский надзор
  • Консультации

Комплект поставки

  • Блок БТА с одним электроклапаном
  • Комплект ЗИП
  • Комплект эксплуатационной документации

Возможные варианты поставки

  • С дополнительными комплектующими, определяемыми Заказчиком:
  • входным сетчатым фильтром 90 мкм;
  • сигнализатором минимального давления газа;
Применение Кол-во
Россия
для ГТД 12-14 МВт
7
Возможность рименения
ГТД 6-26 МВТ
